Cicha wymiana wentylatorów w Anycubic Kobra S1

Co siedzi w środku, co Noctua faktycznie ma w 24 V (sprawdzone w katalogu producenta), lista zakupowa z linkami i gotowy adapter 40 mm do wydruku — od 2510 do Noctua NF-A4x10 24V PWM.

stan: 21.10.2026 · oferta Noctua sprawdzona w katalogu i roadmapie · linki testowane

1. Jakie wentylatory ma Kobra S1

Wszystkie są na 24 V DC i mają 2-pinowe złącza (80 mm: XH2.54, głowica: JST 1,25 mm). Anycubic nie publikuje parametrów dla S1, a partie różnią się dostawcą — przepisz naklejki ze swojej sztuki przed zakupem.

Hotend / radiator 25×25×10

model
2510, 24 V, ~0,06 A
gdzie
głowica, obudowa na magnes + 2 śruby S2.0
złącze
JST 1,25 mm

Part cooling 50×50×20

model
dmuchawa 5020, 24 V, łożysko kulkowe
gdzie
głowica, 3 śruby + kierownica powietrza
uwaga
Noctua nie robi dmuchaw w żadnym napięciu

Płyta główna 80×80×15

model
8015, 24 V (XH2.54, ~300 mm przewodu)
gdzie
tył obudowy, wieje na płytę i zasilacz

Filtr komory 80×80×15

model
8015, 24 V — wyciąg przez filtr węglowy
gdzie
moduł 4-w-1 z tyłu
uwaga
pracuje pod przeciwciśnieniem filtra

Silnik ekstrudera 25×25×10

model
2510, 24 V
gdzie
głowica (zestaw FYSETC wymienia go jako „motor cooling”)

Zasilacz i ACE Pro

zasilacz
pasywny, bez wentylatora — nic do wymiany
ACE Pro
40 mm, tylko przy suszeniu

2. Co Noctua ma w 24 V (stan 21.10.2026)

Przeszukany cały katalog wentylatorów (102 produkty): „24V” w nazwie ma 5 pozycji. FAQ producenta potwierdza: 24 V jest tylko w 40, 120 i 140 mm. W roadmapie (09/2026 → Q2 2027) nie ma żadnego nowego wentylatora 24 V — nowości to AIO NL-LC1, NL-ACF1 (80 mm, ale 12 V, do PC), chromax.black G2, filamenty Prusament PETG, mysz Pulsar.

NF-A4x10 24V PWM to kup

rozmiar
40 × 40 × 10 mm, otwory 32 × 32
obroty
0–5000 rpm (PWM od 1050 rpm)
przepływ
8,9 m³/h (5,24 CFM), ciśnienie 1,95 mm H₂O
hałas
19,6 dB(A)
zasilanie
24 V, 1,08 W, złącze 4-pin
napięcie startu
14 V (istotne — patrz pułapki)
w zestawie
NA-AC9 (JST XHP-2 2,5 mm), OmniJoin, przedłużka NA-EC1, LNA NA-RC8 (5000→4100 rpm), śruby, podkładki
cena
od 65 zł (Amazon.pl), SRP 15,90 €

NA-VC1 — przetwornica 24 V → 12 V klucz do 80 mm

co robi
pozwala użyć dowolnego wentylatora 12 V w drukarce 24 V
moc
do 9 W / 0,75 A (wyjście 7–12 V)
sygnały
przepuszcza PWM i RPM (sterowanie i monitoring)
rozmiar
31×16×8,5 mm, 6 g
bezpieczeństwo
zabezpieczenia zwarciowe, polaryzacja, przegrzanie; CE/UKCA/UL, 6 lat gwarancji
cena
~21 € / ~90–100 zł

NF-A8 PWM (12 V) do 80 mm przez NA-VC1

rozmiar
80 × 80 × 25 mm (potrzebny kanał z wydruku — oryginał ma 15 mm)
obroty
450–2200 rpm, PWM
przepływ
55,5 m³/h, ciśnienie 2,37 mm H₂O
hałas
17,7 dB(A), 0,96 W
cena
~105–115 zł PL, ~18–19 € DE

Pozostałe 24 V — nie do druku pomiń

NF-F12 iPPC-24V-2000/3000
120×25, 29,7 / 43,5 dB(A), IP67, przemysłowy
NF-A14 iPPC-24V-2000/3000
140×25, 31,5 / 41,3 dB(A), IP67, przemysłowy
brak 24 V
25 mm, 60 mm, 80 mm, 92 mm — nie istnieją
brak dmuchaw
5020/5015 nie ma w ofercie, w żadnym napięciu
Uwaga na obiegową informację „Noctua poszerzyła ofertę 24 V”. Katalog i roadmapa tego nie potwierdzają. Produktami „do zastosowań 24 V” są NF-A4x10 24V PWM (premiera XII 2023) i NA-VC1 (VI 2023) — i właśnie one są tu potrzebne.

3. Lista zakupowa (kolejność = priorytet)

Ceny orientacyjne, sprawdzone 21.10.2026. Sklepy (Allegro, Amazon, Printables, TME) blokują automatyczne sprawdzanie linków — otwierają się normalnie w przeglądarce.

Weryfikacja konkretnego koszyka (5 linków Amazon.pl, 21.10.2026)

Zostaw OK

  • NF-A4x10 24V PWM × 2 — 65,00 zł/szt. (130 zł) — dokładnie ten model: 24 V, 5000 rpm, 19,6 dB(A), z NA-AC9, OmniJoin, LNA. Jeden na radiator, drugi na silnik ekstrudera. Dobry wybór.
  • NF-A8 PWM × 2 — 79,00 zł/szt. (158 zł) — 12 V, 80×25, 17,7 dB(A). Taniej niż moje wstępne 105–115 zł. Potrzebny kanał z wydruku (oryginał ma 15 mm grubości).
  • NA-VC1 — 113,00 zł — działa i obsłuży oba NF-A8 z ogromnym zapasem. Ale to dokładnie ten wydatek, który chciałeś ominąć: moduł MP1584EN za ~13 zł robi to samo przy 1,92 W obciążenia. Zostaw, jeśli nie chcesz lutować i wolisz certyfikaty.
  • Pigtail JST 1,25 mm, 20 par — 17,22 zł — trafiony zakup: w zestawie są i wtyki (męskie), i gniazda, 1,25 mm, przewody 10 cm, 26AWG. Do głowicy potrzebujesz ~4 sztuki, reszta na zapas. Przymierz przed lutowaniem — bywają dwie rodziny 1,25 mm (PicoBlade i JST GH) i wtyk z jednej rodziny nie zatrzaskuje się w porcie drugiej.

Odrzuć nie kupuj

  • Sunon MF50151VX-A99 (55 zł) — zły wentylator, trzy powody:
    • 12 V, nie 24 V — ten egzemplarz z oferty to wersja 12-woltowa, więc na pewno nie wepnie się w oryginalny przewód 24 V,
    • 42 dB(A) przy 6000 obr./min — jest głośniejszy od tego, co chcesz zastąpić,
    • 5015 (50×50×15) — oryginał to dmuchawa 5020 (50×50×20) z podwójnym wlotem; 5 mm różnicy grubości plus inny rozstaw śrub i wylot = rzeźba z adapterem.
    Naprawdę: Noctua nie robi dmuchaw, a part-cooling to pozycja o najmniejszym zysku akustycznym z całego zestawu. Zostaw oryginał, wymień dopiero gdy padnie — a wtedy bierz 5020 24 V dual ball (HzdaDeve/GDSTIME, ~25 dB(A)).

Brakuje w koszyku dokup

  • Rozgałęziacz — NIE trzeba kupować. Sprawdzone w specyfikacji producenta: NF-A8 PWM zawiera w pudełku NA-YC1 (4-pin PWM splitter). Kupujesz 2 wentylatory → masz 2 rozgałęziacze, czyli dokładnie tyle, ile potrzeba na wyjściu NA-VC1 (jedno wyjście 4-pin → dwa NF-A8).
  • Zasilenie wejścia NA-VC1 — wejście jest 4-pin, a nagłówki 80 mm w S1 są 2-pin. Bez dodatkowych zakupów: każdy NF-A4x10 24V PWM dostaje w komplecie kabel NA-AC9 (4-pin ↔ 2-pin JST XHP-2) — jeden z nich wpinasz między nagłówek drukarki a NA-VC1. Wybierz nagłówek, który chodzi stale (w S1 płyta i filtr chodzą non stop); na sterowanym PWM napięcie wejściowe skacze.
  • Filament PETG/ASA (~60–90 zł / kg) — bez wydruku adaptera 40 mm wentylatory NF-A4x10 nie mają jak stanąć na radiatorze.
  • Kanał 80×25 mm (wydruk) — bez niego NF-A8 nie wejdą na miejsce oryginalnych 80×15. Model: Printables „V2.0 Fanduct Driver Board mainboard Kobra S1".
  • Jeśli DIY zamiast NA-VC1: moduł MP1584EN (~13 zł) lub LM2596 (8,90 zł), bezpiecznik 0,5 A + oprawka (~5 zł), kieszeń z wydruku (gotowy STL wyżej). Przy NA-VC1 bezpiecznik nie jest potrzebny — ma własne zabezpieczenia.

Co już masz w pudełkach sprawdzone u producenta

NF-A8 PWM × 1
L.N.A. (2200 → 1750 rpm, 13,8 dB(A)), NA-YC1 — rozgałęziacz 4-pin PWM, przedłużka NA-EC1 30 cm, 4 × podkładki antywibracyjne NA-AV1, śruby
NF-A4x10 24V PWM × 1
NA-AC9 (4-pin ↔ 2-pin JST XHP-2), zestaw OmniJoin, przedłużka NA-EC1 30 cm, LNA NA-RC8 (5000 → 4100 rpm), 4 × NA-AV3, śruby
co z tego wynika
2 × NF-A8 = 2 rozgałęziacze NA-YC1 (nie kupuj żadnego), 2 × NA-AC9 (jednym z nich zasilisz NA-VC1 z nagłówka 2-pin), podkładki antywibracyjne i LNA do wyciszenia 80 mm bez kombinowania

Potwierdzenie ze specyfikacji

Zakres dostawy czyta się wprost ze strony producenta — nie zgaduj i nie kupuj po raz drugi tego, co jest w pudełku:

NF-A8 PWM na stronie producenta: „Low-Noise Adaptor, NA-YC1 4-pin PWM splitter cable, NA-EC1 30 cm extension, 4× NA-AV1, fan screws”.

Rachunek liczby

Twój aktualny koszyk
130 + 158 + 113 + 17,22 = 418,22 zł (+ filament; rozgałęziacza nie dokupujesz)
Po zamianie NA-VC1 na DIY
130 + 158 + 17 + 13 + 5 = ~323 zł
Wariant minimalny
2 × NF-A4x10 (130 zł) + DIY 12 V (~20 zł) + JST (17 zł) + filament = ~227 zł (stockowe 80 mm zostają, ew. rezystor 68 Ω za 2 zł)
To, co faktycznie słychać
najwięcej dają pozycje 80 mm (chodzą non stop) i 2510 na głowicy — dokładnie te, które kupujesz
Budżet — dwie wersje (ceny Amazon.pl, 21.10.2026):
DIY: 2 × NF-A4x10 24V PWM (130 zł) + 2 × NF-A8 PWM (158 zł) + przetwornica MP1584EN (~13 zł) + bezpiecznik z oprawką (~5 zł) + pigtail JST 1.25 (~10 zł) = ~316 zł (plus filament na adapter i kanał).
Bez lutowania: to samo z NA-VC1 za 113 zł = 401 zł — różnica 85 zł idzie na certyfikaty i wygodę, nie na wydajność.
Wariant minimalny: sam adapter 40 mm + 2 × NF-A4x10 + własne 12 V (~160 zł) albo wręcz tylko rezystor 68 Ω za 2 zł na stockowym 80 mm, jeśli chcesz sprawdzić efekt przed zakupem Noctui.

4. Adapter 40 mm (2510 → NF-A4x10 24V PWM)

Płytka 46 × 46 × 4 mm z otworem centralnym Ø33 mm, 4 szczelinami narożnymi pod wentylator 40 mm (rozstaw 32 × 32 mm, śruby M4) i szczelinami pod oryginalne śruby M2.5 (rozstaw 20 × 20 mm w obu osiach). Wszystkie szczeliny są przecięte na zewnątrz — druk bez podpór, a szczeliny kompensują odchyłkę rozstawu.

Rysunek techniczny adaptera 40 mm

Pliki do pobrania

Jakość geometrii — zweryfikowane, nie „na oko”

siatka
576 trójkątów, wszystkie krawędzie sparowane (szczelna)
wymiary
X −23…23, Y −23…23, Z 0…4 mm, objętość 3954 mm³
testy punktowe
16 punktów kontrolnych (śruby 40 mm, śruby 2510, otwór, pierścień, narożnik) — zgodne z założeniami
CSG
manifold-3d 3.5.4, status NoError

Parametry druku

  • materiał: PETG lub ASA (przy komorze 60 °C PLA zmięknie) — czarny, żeby nie odcinał się optycznie
  • warstwa 0,2 mm, 4 ściany, wypełnienie 40 %, bez podpór
  • druk w orientacji płaskiej (jak na rysunku) — szczeliny idą pionowo, nic nie przewiesza się
  • wg norm: M4 przez szczelinę + podkładka, w radiator M2.5 (nie dokręcaj na siłę — to tworzywo)
Zanim wydrukujesz: zmierz suwmiarką rozstaw oryginalnych śrub (założenie: 20 mm), szerokość szczeliny radiatora i odległość czoła radiatora od obudowy. Jeśli coś się nie zgadza — popraw zmienne w pliki/adapter_40mm.scad albo w geometria.json i przegeneruj. Mam do tego skrypt:
node cad/make_adapter.mjs   # nowy STL z geometria.json
python3 test_geometry.py  # kontrola szczelności i punktów

Gotowe alternatywy (jeśli wolisz cudzy projekt)

5. Własna przetwornica 24 → 12 V (zamiast NA-VC1)

NA-VC1 kosztuje 90–150 zł. Ten sam efekt — 12 V dla dwóch NF-A8 — daje moduł za 7–13 zł. Poniżej trzy warianty od najtańszego, z liczbami, bo obciążenie jest tu śmiesznie małe.

Bilans mocy (to jest cała tajemnica): 2 × NF-A8 PWM = 2 × 0,96 W = 1,92 W, czyli 0,16 A przy 12 V. LM2596 przy takim obciążeniu ma sprawność ~80–85 %, więc traci ~0,3–0,4 W — radiator jest zbędny, a zapas prądowy modułu (2 A bez radiatora) jest ponad dziesięciokrotny.
Zasilacz S1 24 V DC (pasywny) napięcie stałe, ON 0,5 A bezpiecznik masa wspólna Przetwornica DC-DC MP1584EN / LM2596 / XL4015 ustaw 10,5–11 V miernikiem ZANIM podłączysz wentylatory potencjometr fabrycznie na losowej pozycji IN+ IN− OUT+ OUT− 2 × NF-A8 PWM (12 V) płyta główna + filtr komory równolegle: 1,92 W / 0,16 A zapas prądowy modułu ~10× NIE zasilaj przetwornicy z nagłówka wentylatora sterowanego PWM — napięcie wejściowe będzie skakać i wyjście 12 V przestanie być stabilne. Weź 24 V z zacisków zasilacza, przewody lutowane i w koszulce termokurczliwej, moduł w kieszeni z wydruku.

Wariant A — rezystor ~2 zł

na czym
oryginalny wentylator 80 × 15, 24 V, 0,14 A
jak
rezystor 68 Ω / 5 W w szereg z plusem
efekt
spadek ~9 V → ~15 V na wentylatorze, wyraźnie ciszej
moc
1,3 W na rezystorze — mocuj na zewnątrz komory
minus
brak regulacji, prędkość zależy od prądu i temperatury

Wariant B — moduł PWM 24 V ~8 zł

moduł
sterownik PWM 3–35 V DC, 90 W (potencjometr)
na czym
oryginalne wentylatory 24 V (nie trzeba przetwornicy!)
efekt
płynna regulacja obrotów gałką
minus
tanie moduły PWM przy niskich obrotach potrafią piszczeć; przy bardzo niskim wypełnieniu wentylator nie wystartuje

Wariant C — moduł step-down 7–13 zł

moduł
MP1584EN 22×17 mm (6,13–12,90 zł) albo LM2596 44×20 mm (8,90 zł, Botland)
wyjście
ustaw 10,5–11 V (nie 12 V — przy 11 V NF-A8 jest praktycznie niesłyszalny)
plus
natywne 12 V dla wentylatorów Noctua, sprawność 85–92 %
minus
brak przepustu PWM — regulacja tylko potencjometrem; brak certyfikatów, w tanich modułach brak ochrony przed odwrotną polaryzacją

Kieszeń na moduł + bezpiecznik (wydruk)

54 × 30 × 8 mm, wewnątrz 24 mm — mieści LM2596 (44 × 20), MP1584 i XL4015, z miejscem na przewody. Dwa przejścia na opaski zaciskowe i dwa otwory Ø3,2 na wkręty M3 do przykręcenia w obudowie. Zmierzone i sprawdzone tak samo jak adapter 40 mm: siatka domknięta, 15/15 testów punktowych.

Kolejność, żeby nie spalić wentylatorów

  1. Przylutuj przewody do modułu (IN+/IN−, OUT+/OUT−).
  2. Bez wentylatorów podaj 24 V na wejście i ustaw potencjometrem 10,5–11 V na wyjściu — potencjometr fabrycznie stoi w losowej pozycji i potrafi dać 20 V.
  3. Odłącz zasilanie, wstaw bezpiecznik 0,5 A w przewód plusowy 24 V.
  4. Podłącz wentylatory równolegle, włącz i zmierz napięcie pod obciążeniem (ma zostać 10,5–11 V).
  5. Sprawdź po godzinie: temperatura modułu, temperatura wentylatorów, brak piszczenia.
  6. Włóż moduł do kieszeni, przykręć/opaskuj, przewody w oplot lub spiralę.
Różnica, którą kupujesz za te 90–140 zł: NA-VC1 ma certyfikaty CE/UKCA/UL, zabezpieczenia (zwarcie, odwrotna polaryzacja, przegrzanie), przepust PWM i RPM, 6 lat gwarancji i nie wymaga ustawiania napięcia. Moduł za 9 zł: nic z tego — ryzyko bierzesz na siebie. Przy obciążeniu 2 W ryzyko jest małe, ale bezpiecznik 0,5 A i ustawienie napięcia miernikiem to obowiązek, nie opcja.

6. Montaż krok po kroku i pułapki

  1. Zdjęcia i pomiary. Wyłącz drukarkę, wyjmij kabel. Zdejmij tylną pokrywę i przednią obudowę głowicy (magnes + S2.0). Sfotografuj naklejki i zmierz rozstawy. Bez tego nie zamawiaj.
  2. Głowica (2510 → NF-A4x10 24V PWM). Odkręć oryginalny wentylator, przykręć adapter do radiatora, do adaptera wentylator 40 mm. Wtyk płytki to JST 1,25 mm — dołączony NA-AC9 (2,5 mm) nie pasuje: kup pigtail JST 1.25 i wepnij go w miejsce oryginalnego, albo użyj zestawu OmniJoin z pudełka. Uwaga na polaryzację: w gotowych pigtailach JST 1,25 mm zdarza się odwrócona kolejność przewodów względem oryginału — sprawdź, który pin to +, zanim wpniesz wtyk w płytkę. Odwrotnie wentylator nie wstanie albo będzie pracował niestabilnie. Jeśli wentylator leży na śrubach M3, dobierz długość tak, żeby końcówki nie oparły się o obudowę głowicy — inaczej obudowa nie dolega na płasko.
  3. Silnik ekstrudera (2510). Analogicznie — drugi NF-A4x10 24V PWM.
  4. Płyta główna + filtr (8015). Zasilanie 12 V: własna przetwornica z sekcji 5 (7–13 zł) albo NA-VC1. Przy dwóch NF-A8 (2 × 0,96 W) zapas prądowy jest ogromny. Wentylatory 80 × 25 mm wymagają kanału z wydruku — inaczej nie wejdą na miejsce 15 mm.
  5. Próba bez obudowy. Włącz i sprawdź: czy wentylator głowicy startuje, czy nie rośnie temperatura radiatora (heat creep), czy płyta trzyma temperatury. Dopiero potem skręcaj wszystko.
  6. Ściemnianie obrotów. LNA (NA-RC8) z zestawu ścina 5000 → 4100 rpm. Do płynnej regulacji 12 V służy NA-FC1 — zawsze po stronie 12 V NA-VC1, nigdy na wejściu 24 V (spalisz kontroler).

Pułapki techniczne

  • Napięcie startu 14 V — NF-A4x10 24V nie wstanie na obniżonym napięciu. Jeśli płyta steruje wentylatorem obniżając napięcie na 2 przewodach, przy niskim wypełnieniu wentylator może się zatrzymać. Na porcie 2-pinowym 4-pinowy Noctua pójdzie na 100 % (5000 rpm) — i tak ~10× ciszej od oryginału.
  • Przeciwciśnienie filtra — wyciąg komory pracuje przez filtr węglowy. NF-A8 ma 2,37 mm H₂O, więc jest na granicy; w tym miejscu rozważ tylko obniżenie napięcia na oryginalnym wentylatorze.
  • Gwarancja — otwarcie obudowy i głowicy ją unieważnia. Hotend pracuje do 320 °C, zasilacz na sieci 230 V.
  • Łożyska — w zamkniętej komorze nie wkładaj wersji sleeve/hydraulicznych, tylko kulkowe lub SSO2.

Czego Noctua nie rozwiąże

  • Dmuchawa 5020 (part cooling) — brak zamiennika w ofercie Noctui. Zostaje 5020 24 V dual ball bearing (HzdaDeve / GDSTIME) albo oryginał.
  • 80 mm w 24 V — nie istnieje, dlatego NA-VC1 + 12 V.
  • 25 mm w 24 V — nie istnieje, dlatego adapter 40 mm.
  • Hałas silników — wentylatory to nie wszystko; o tym niżej.

7. Zanim wydasz złotówki: darmowe decybele

Rinkhals (Klipper na S1)

Pozwala sterować wentylatorami, które chodzą cały czas: SET_FAN_SPEED FAN=box_fan i FAN=air_filter_fan. Dodatkowo mikrokroki wyciszają silniki, ale obciążają CPU — na długich wydrukach rośnie ryzyko restartu.

Slicer i mechanika

  • OrcaSlicer: wyłącz „Dynamic overhang cooling” — częste skoki M106 dają słyszalne „pompowanie”.
  • Wydrukowany kanał na radiator (link w sekcji 4) zmienia akustykę — użytkownicy donoszą, że oryginalny wentylator przestaje świstać.
  • Mata antywibracyjna pod drukarkę + miękkie mocowanie wentylatorów (podkładki z zestawu Noctui).

8. Co zostanie głośne po wymianie (i checklista odbioru)

Wymiana wentylatorów zdejmuje to, co hałasuje na postoju i przy niskich obrotach. Nie robi z drukarki urządzenia bezgłośnego — poniżej uczciwy podział hałasu, żebyś wiedział, czego się spodziewać.

Zniknie / zmaleje Twoje zakupy

płyta główna 80×15
stock ~31,5 dB(A)@3000 rpm → NF-A8 17,7 dB(A)@2200 rpm, a przy 11 V ~14–15 dB(A) (szac.)
filtr komory 80×15
jak wyżej; stały „szum tła" przestaje dominować
radiator 2510
pisk ~10 000 rpm → NF-A4x10 19,6 dB(A)@5000 rpm, niższy, mniej męczący ton
silnik ekstrudera 2510
to samo

Zostanie nie wentylatory

  • Silniki krokowe i rezonans — przy druku to zwykle dominujący hałas w S1, a zamknięta komora działa jak pudło rezonansowe. Lekarstwo: Rinkhals (input shaper + mikrokroki), mata antywibracyjna pod drukarkę, wolniejsze profile.
  • Dmuchawa part-cooling — zostaje (i słusznie). Przy PLA na 100 % będzie słyszalna; w slicerze ogranicz do 60–70 %, bo powyżej 70 % różnica w chłodzeniu jest mała.
  • ACE Pro, wentylator 40 mm — tylko przy suszeniu filamentu.
  • Rollery/belty i wentylacja obudowy — szum przepływu, nie do usunięcia wentylatorami.

Checklista odbioru (test 2–3 godziny druku)

  1. Wentylator głowicy startuje sam po włączeniu grzania (pamiętaj: wersja 24 V potrzebuje 14 V na starcie).
  2. Napięcie 12 V pod obciążeniem trzyma 10,5–11 V.
  3. Po 2–3 h: radiator nie jest gorący w strefie zimnej, brak heat creep (żadnych zwężeń/zatoru przy wymianie filamentu), ekstruzja równa.
  4. Temperatury płyty głównej pod kontrolą (dotknij obudowy w okolicy płyty po godzinie — ma być ciepła, nie gorąca; mod z kanałem 80 mm jest w tym miejscu przetestowany).
  5. Brak piszczenia/terkotania modułu i wentylatorów na niskich obrotach.
  6. Dopiero po tych punktach skręcasz obudowę i chowasz przewody.

Realistyczny efekt

Na postoju i w przerwach między drukami różnica jest duża — to głównie wentylatory stałe (płyta + komora), a one są w Twoim koszyku. W trakcie druku zysk będzie wyraźny, ale nie „jak marzenie": zostają silniki, dmuchawa i rezonans komory. Punkt wyjścia: zamiast pisków dostajesz niski szum — a jeśli chcesz iść dalej, kolejny krok to firmware i wibracje, nie kolejne wentylatory.

Konsekwencja, o której trzeba pamiętać: cichszy wentylator głowicy = mniej powietrza na radiatorze. Jeśli drukujesz ABS/ASA/PC na 300+ °C, po wymianie zrób test długiego wydruku i miej w zapasie oryginalny 2510 albo kanał na radiator (link w sekcji 4). To jedyne miejsce, gdzie „za cicho" kończy się zatorami.

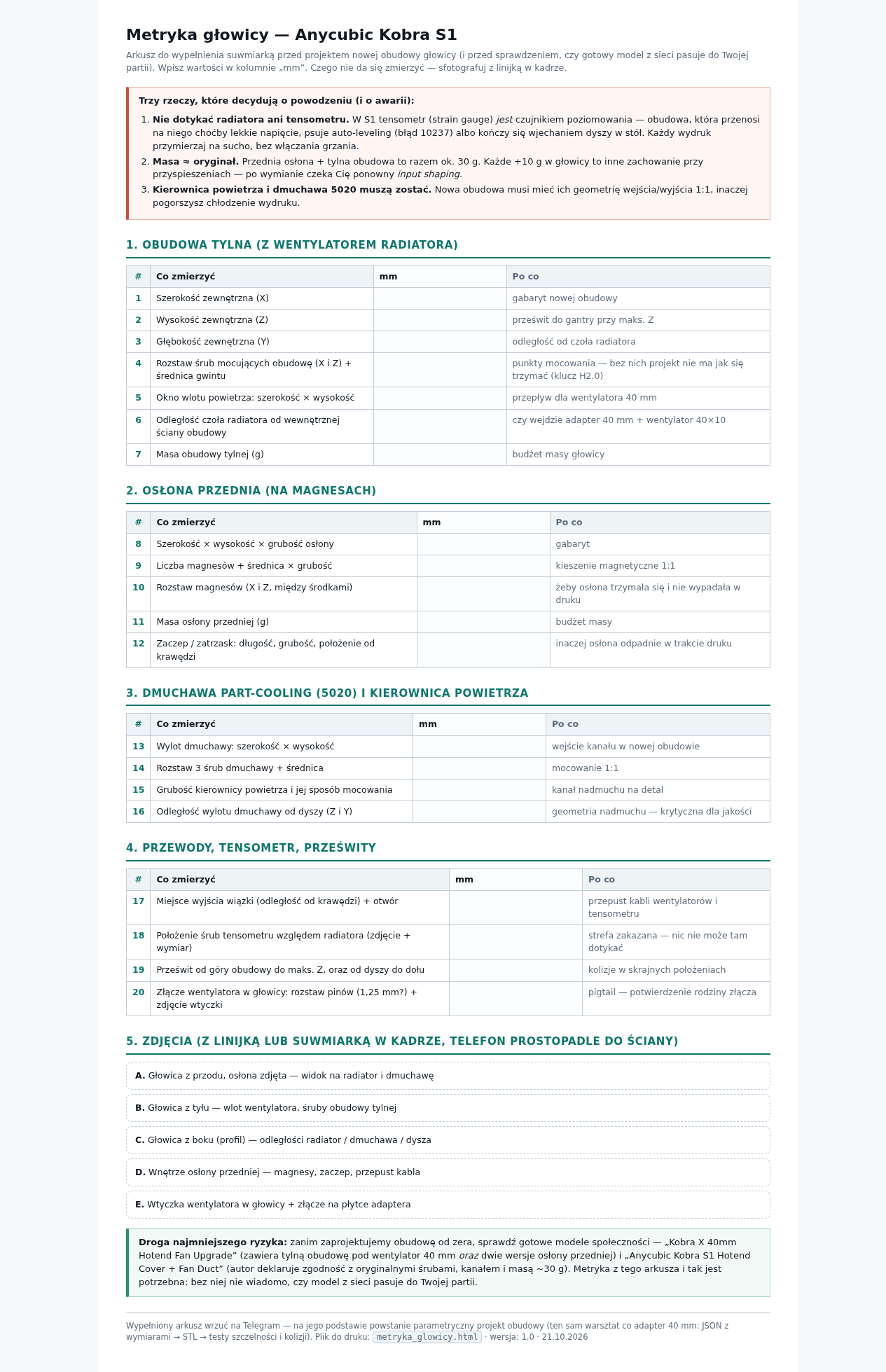

9. Nowa obudowa głowicy — projekt

To najbardziej ryzykowny wydruk w całym projekcie: obudowa dotyka jednocześnie radiatora, tensometru (czujnika poziomowania), dmuchawy, kierownicy powietrza i wiązki kabli. Poniżej kolejność, która minimalizuje ryzyko — najpierw gotowe modele, projekt własny dopiero z metryką w ręku.

Trzy warunki, bez których obudowa „zabije” drukarkę albo poziomowanie:
1. Zero kontaktu z radiatorem i tensometrem. W S1 tensometr jest czujnikiem auto-levelingu — przeniesienie na niego napięcia przez obudowę kończy się błędem 10237 albo wjechaniem dyszy w stół. Przymierzaj na sucho, bez grzania.
2. Masa ≈ oryginał (~30 g razem: osłona przednia + obudowa tylna). Każde +10 g to inna dynamika głowicy i ponowny input shaping.
3. Geometria dmuchawy 5020 i kierownicy powietrza 1:1 — inaczej pogarszasz chłodzenie wydruku, czyli jakość, którą próbujesz poprawić.

Wariant wybrany: oryginalna osłona zostaje najmniejsze ryzyko

Skoro oryginalna osłona przednia się podoba, projektujemy wyłącznie tylną obudowę: ma pomieścić Noctua NF-A4x10 (40×10) na radiatorze i pasować do Twojej oryginalnej osłony (magnesy, zatrzask, przepust kabla dmuchawy 1:1).

  • Co zyskujesz: dmuchawa 5020, kierownica powietrza, magnesy i zatrzask zostają fabryczne — nie ruszasz chłodzenia wydruku ani punktów krytycznych.
  • Estetyka przez kolor i wykończenie, nie przez bryłę: czarny matowy PETG-CF (wygląda jak oryginał) albo Prusament PETG Noctua Beige / Brown, żeby pasował do nowych wentylatorów Noctua.

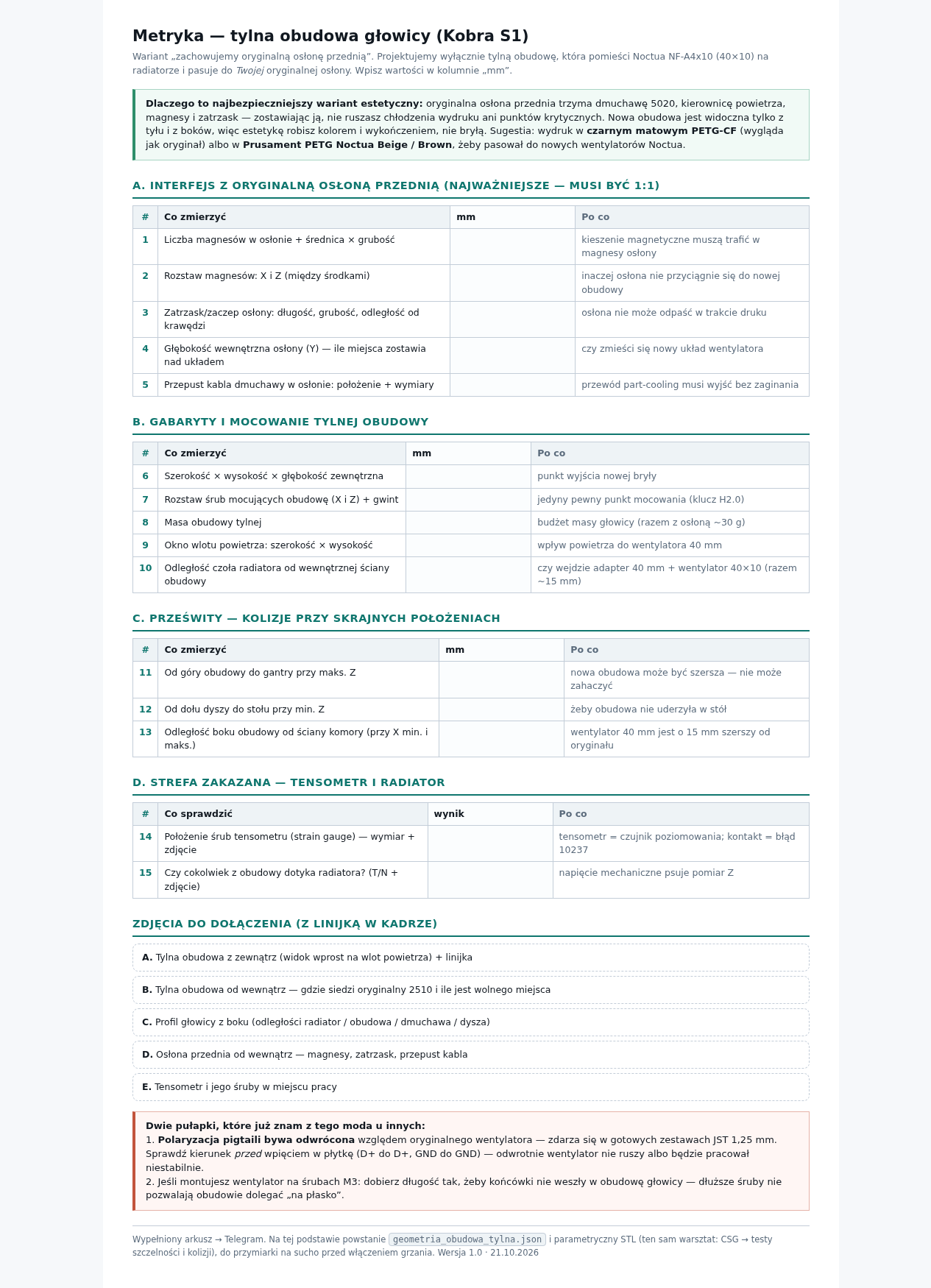

  • Metryka jest mniejsza niż w pełnej przebudowie: 15 wymiarów w 4 grupach + 5 zdjęć.

Gotowe modele — sprawdzone, z zastrzeżeniami mniejsze ryzyko

  • „Kobra X 40mm Hotend Fan Upgrade” — ma tylną obudowę pod wentylator 40 mm, ale wymienia też osłonę przednią na własną (magnetyczną), więc nie zachowasz oryginalnego wyglądu. Autor oznaczył mod jako beta i wprost pisze: „Heat creep may be an issue”, bez testów wydajności. Wymaga lutowania (JST 1,25 mm) i 4 × M3 14 mm + nakrętki.
  • „Anycubic Kobra S1 Hotend Cover + Fan Duct” (FlueRian) — zamiennik obudowy z kanałem, autor deklaruje zgodność z oryginalnymi wentylatorami, śrubami i kanałem oraz masę ~30 g. Też zmienia osłonę (jest kolorowa/personalizowana) — czyli nie ten kierunek, jeśli oryginał ma zostać.
  • „Kobra S1 Fan Cover” (AdrianM) — tylko osłonka na odkryty wentylator, nie przebudowa.

Wniosek: przy wyborze „oryginalna osłona zostaje” żaden z tych modeli nie pasuje 1:1 — potrzebna jest własna tylna obudowa z interfejsem skopiowanym z Twojej osłony.

Projekt własny — na co czekam metryka

Drugą drogą jest obudowa zaprojektowana pod Twoją sztukę: 20 wymiarów + 5 zdjęć z linijką w kadrze. Arkusz do wydrukowania i wypełnienia suwmiarką:

Zakres: gabaryty obu części, rozstawy śrub i magnesów, okno wlotu powietrza, wylot dmuchawy i odległość od dyszy, przepust kabli, strefa zakazana tensometru, prześwity przy skrajnych Z, masa obu części.

Potem robię to tak samo jak adapter 40 mm: geometria_obudowa.json → CSG → STL → testy szczelności i kolizji, z iteracjami po przymiarce.

10. Źródła i linki techniczne
